    1、主题内容与适用范围

    本标准规定了塑料平托盘的产品分类、技术要求、试验方法、检验规则和标志、运输、贮存等基本要求。

    本标准适用于以高密度聚乙烯、聚丙烯等为主要原料，能两向或四向进叉载荷P为1000 kg的单面、双面使用的塑料平托盘(以下简称托盘)。

    2、引用标准

    GB 2918 塑料试样状态调节和试验的标准环境

    GB 2934 联运平托盘外部尺寸系列

    GB 3716 托盘名词术语

    GB 4996 木制联运平托盘试验方法

    3、术语

    按 GB3716 规定执行。

    4、产品分类

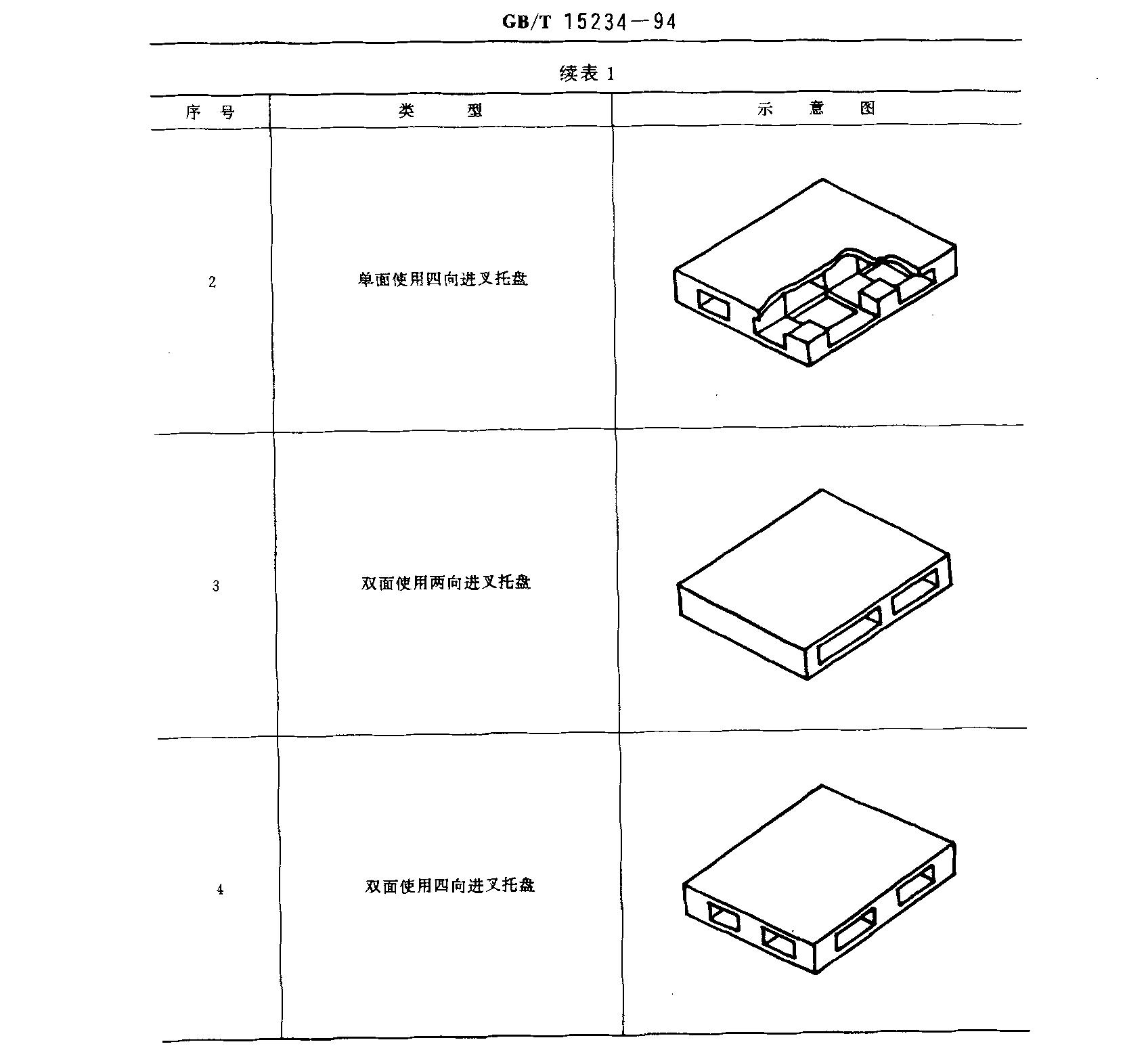

    4.1  托盘的类型见表1。

    4.2  托盘尺寸按 GB 2934 规定执行。


    5、技术要求

    5.1  使用性能

    托盘应在+40到一25℃的温度范围内具有足够的强度和刚度，并应有防滑性能，保证在运输、装卸、堆码过程中安全作业.载货托盘允许在贮存时平整堆码三层，空托盘应能稳定地多层堆码。

    5.2  物理机械性能

    托盘应按第6章规定依次进行各项试验，技术要求应符合表2规定。


    5.3  外观

    托盘表面应平整、无飞边，无影响使用的裂纹和变形，单个托盘上不应有明显色差，同批产品色泽基本一致。

    6、试验方法

    6-1  试样的状态调节和试验的标准环境

    第6.4,6. 5和6. 7条中的试样按GB 2918规定的温度23士2C、相对湿度45写-55纬的环境，进行不少于48 h的状态调节，并在该条件下进行试验。

    6.2  试验装置

    试验装置尺寸误差为+2%——一2%；

    测量仪器的精度为0.5mm；

    包括试验负荷在内的各部件的位置精度为士2mm；

    试验负荷的总误差为+1%——一1%。

    6.3  堆码试验

    6.3.1 步骤

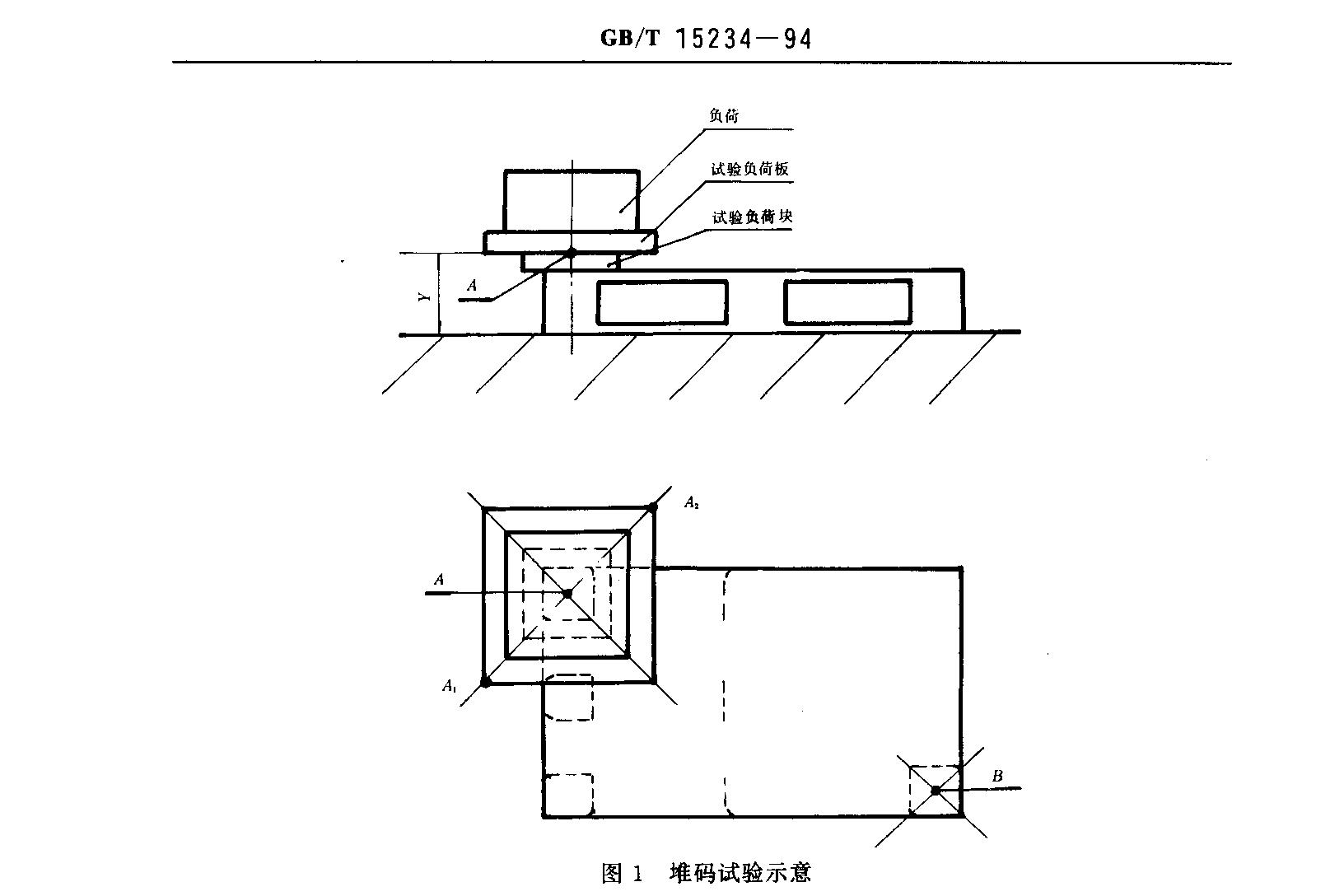

    a、按图1所示将托盘放在一个平整、坚硬的水平面上，将外形尺寸为300 mm x 300 mm x 25 mm的试验负荷块放在外侧垫块中心点上；

    b、试验负荷板置于试验负荷块上，将试验负荷加至0.25尸，试验负荷包括试验负荷块和试验负荷板的质量，试验负荷要分布均匀，记录此时的Yl值；

    c、在1-5 min内，将试验负荷加至1.1P，试验负荷要分布均匀，保持此试验负荷24 h，记录此时的y2值；

    d、A点的变形，以A1和A2所测的结果平均值来表示；

    e、依次对四个角的垫块进行实验；

    6.3.2 计算

    式中：y—— 堆码试验的变形量，mm；

    y1—— 0.25P试验角荷时，上铺板A点相对水平面的高度，mm；

    Y2—— 1.1P试验负荷时，上铺板A点相对水平面的高度，mm。

    6.3.3 卸载后，外观应无影响使用的裂纹和变形。试验结果以算术平均值表示。

    6.3.4 在两个角(A,B)上同时试验时，试验负荷为2. 2P，在四个角上同时试验时，试验负荷为4. 4P。

    6.4  抗弯强度试验

    按 GB 4996 中第4.1条规定执行。

    6.5  下铺板强度试验

    6.5.1 步骤

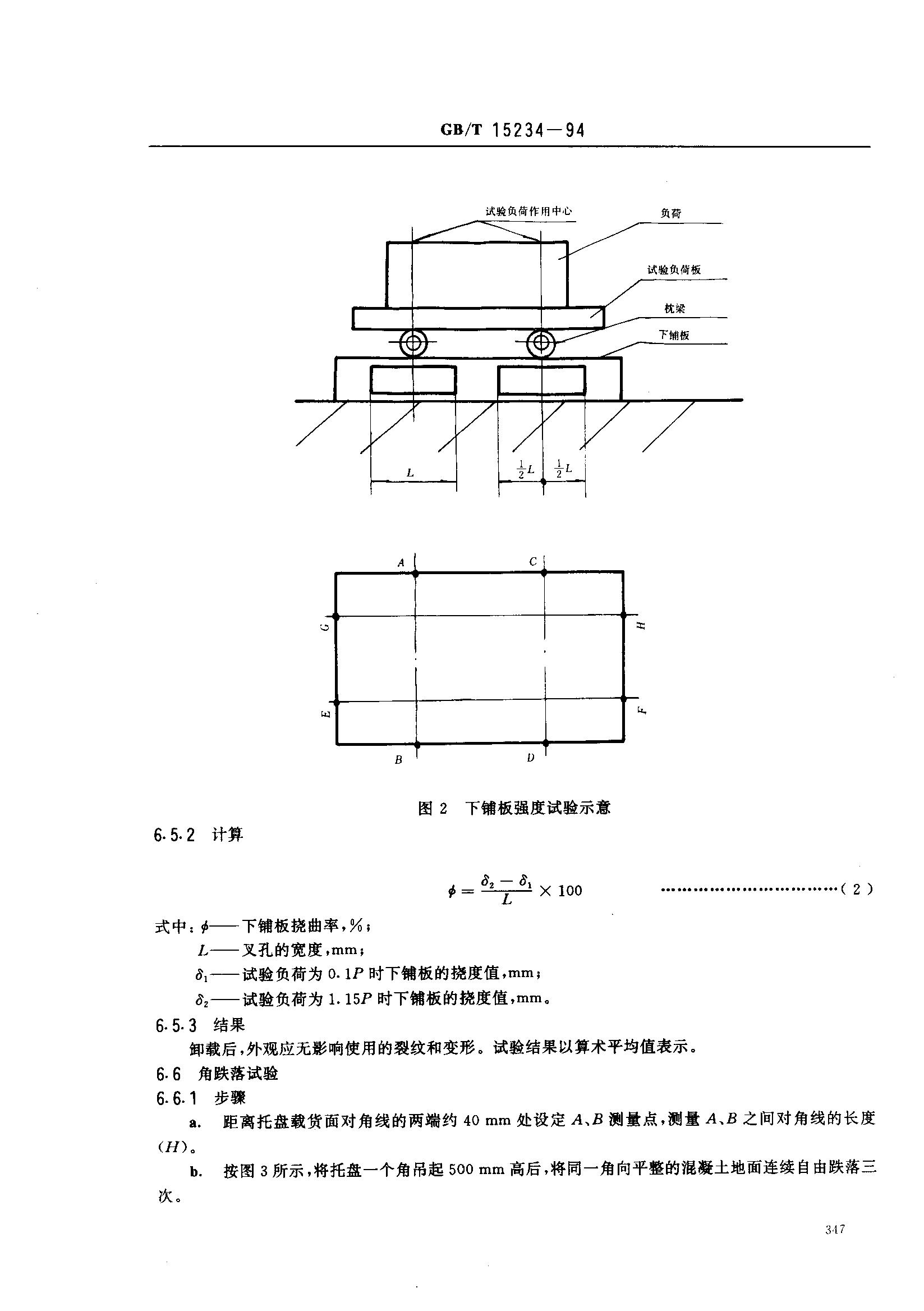

    a.按图2所示，将托盘的上铺板向下放置在一平整、坚硬的水平面上；

    b.枕梁尺寸按GB 4996规定执行；

    c.按图2所示，在下铺板上分别架上两根枕梁；

    d.试验负荷板架在枕梁上后，将试验负荷加至0.1 P，试验负荷包括枕梁和试验负荷的质量，试验负荷要分布均匀，记录此时的挠度值S1；

    e.继续将试验负荷加至1. 15P，试验负荷要分布均匀，记录此时的挠度值S2；

    f.挠度值可以A,B,C,D所测的结果的算术平均值来表示；

    g.对长、宽两个方向进行试验。




    7.2  组批

    同一原料、同一配方、同一工艺条件、同一规格的托盘为一批，每批的最大数量不得超过5000个。

    7.3  抽样

    每项试验不得少于3个托盘。

    7.4  判定规则

    外观一项不合格时，该个托盘为不合格。

    物理机械性能任何一项不合格时，需重新双倍数盆取样，对不合格项目复验，经复验合格，该批为合格批;如仍不合格，该批为不合格批。

    8  标志、运输、贮存

    8.1 每个托盘应打上水久性标志，标明生产厂名称、产品类型、商标、规格、标准号和栽荷量。

    8.2 每批托盘应附产品合格证并标有批号、检验机构、检验员印章。

    8.3 贮运过程中托盘应摆放整齐，防止机械碰伤。

    8.4 贮存时避免日光暴晒、高温、热源、火源。

    附加说明：

    本标准参照采用日本JIS Z0602《平托盘试验方法》和JIS 2006《塑料平托盘》等两项标准.

    本标准由中华人民共和国交通部提出。

    本标准由中华人民共和国铁道部标准计量研究所、交通部标准计量研究所归口。

    本标准由交通部标准计量研究所、金陵石化公司塑料厂、齐齐哈尔市塑料二厂、中国包装科研测试中心起草。

    本标准主要起草人张敬轩、胡章慧、关文界、那万青、苏永华。
